FOOT VALVE

FOOT VALVE
Enlargement
Product Name : FOOT VALVE
Product Description

PRODUCT NAME: UFV01
PRODUCT CODE: UFV01
SIZE: 1/2”-2”
END CONNECTION: THREAD, SOCKET

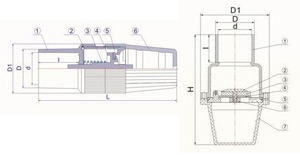

proimages/PVC_VALVE/FOOT_VALVE/TABLE1a.jpg



    Product Character
    SPECIFICATIONS
    NO PART MATERIAL QTY
    1  Body PVC 1
    2 Connector EPDM,FPM(NBR) 1
    3 Spring STAINLESS STEEL 1
    4 Gate PVC 1
    5  Seal EPDM,FPM(NBR) 1
    6  Body PVC 1
    SIZENPTBSPTJISBSANSIDINDD1IL
    Thd./inThd./indddd
    1/2" 14 14 22 22 21.34 20 31 43.7 31 137
    3/4" 14 14 26 26 26.67 25 35.5 43.7 32.5 141
    1" 11.5 11 32 34 33.4 32 41.9 43.7 32.8 141
    1.1/4" 11.5 11 38 42 42.16 40 51 78 35 195.3
    1.1/2" 11.5 11 48 48 48.26 50 60.3 78 56 217.4
    2" 11.5 11 60 60 60.33 63 72.5 78 57 217.4
    2.1/2" 8 11 76 76 73.03 75 90 171.6 73.5 293.4
    3" 8 11 89 89 88.9 90 76.4 183.6 58.2 252
    4" 8 11 114 114 114.3 110 115 216 91 360
    6" 8 11 165 168.3 168.3 160 161 291 120 500
